Предназначены для герметизации валов аппаратов диаметром от 25 до 130 мм с верхним и нижним расположением приводов, работающих при избыточном давлении до 3,2 МПа (32 кг/см2 ) и остаточном давлении до 665 Па ( 5 мм рт.ст.), температура рабочей среды в аппарате от 243 до 523К (от -30 до +2500С), частота вращения вала до 1500 об/мин.

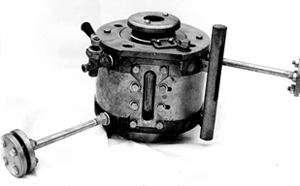

Торцевые уплотнения выпускаются серийно следующих типов:
- с термическим затвором типа Т1 (ТТ) для герметизации валов аппаратов биологических процессов, где требуется стерильность технологического процесса;
- одинарное с металлическим сильфоном Т2 (ТСК) для герметизации валов аппаратов с невзрывоопасными и невредными средами;
- двойное с подшипником и без него типов: Т3 (ТД-6), Т3 (ТД-25), Т4 (ТДП-25) для герметизации валов аппаратов с вредными, взрыво- и пожароопасными средами;
- ля эмалированных аппаратов типа: Т5 (ТДФ), Т6 (ТДПФ), Т7 (ТДПФ) для герметизации валов аппаратов с коррозионностойкими покрытиями( в том числе эмалированных, покрытых кислотостойкими и кислотощелочестойкими эмалями) для работы под давлением 0,6 МПа с агрессивными, вредными, взрыво- и пожароопасными средами;
- для валов малогабаритных аппаратов типа: Т8 (ТДМ-16), Т8 (ТДМ-32) герметизации валов аппаратов с вредными, взрыво- и пожароопасными средами.
В комплект поставки входят торцевые уплотнения и запасные детали к нему.
По требованию заказчика торцовые уплотнения могут комплектоваться пневмогидроаккумуляторами.
Общие технические требования на изготовление торцовых уплотнений по ТУ 26-01-1032-88.
|
